一、概述

     本廠生產的DSJ-160型電纜輸送機是電力，石油，化工，工業新建，擴建電廠，變電站及城網改造輸送電纜的理想機械。它適用于在任何形式的電纜橋架，溝道及電纜排管內，輸送各種電力電纜和控制電纜，使用該設備從根本上改變了人工輸送電纜的現象，可節約大量勞動力，改善勞動條件，降低勞動強度，提高工作效率和確保安全。各種規格的電纜集中大批量輸送時，更能提高經濟效益。實踐證明，正確使用YKM-6型系列型號電纜輸送機，不會造成電纜絕緣損傷，為了機械正常運行，減少故障，延長使用壽命，請仔細閱讀本說明書。

二、主要技術數據

 三、機械組成部件

    DSJ-160型電纜輸送機由：輸送機（10臺）、單控制箱（10臺）、電纜盤支架（2個）、滑輪（100個）、導向滑輪（20組）、電氣總控制箱（1個）等組成。

（一）輸送機

    輸送機是輸送電纜的主要設備由左右傳送機構、電動變速箱、壓緊機構、調整機構、鏈輪、犁帶、支架外罩等組成。

（二）滑輪

    滑輪主要用于撐托電纜，以減少輸送電纜時的摩擦力，滑輪機構可以方便地固定在電纜橋架上或可以隨意放在地面上，不需固定。

    （三）導向滑輪

    導向滑輪，用于拐彎處電纜導向，并確保電纜彎曲半徑在允許范圍內。

    （四）電纜盤支架

    電纜盤支架為千斤頂式結構，靠千斤頂?shù)纳祦?lái)托起或降落電纜盤，可承重7-20噸電纜盤。

    （五）控制臺

    控制臺是電氣控制的主要設備，可同時控制10臺輸送機的前進、后退、停止動作。

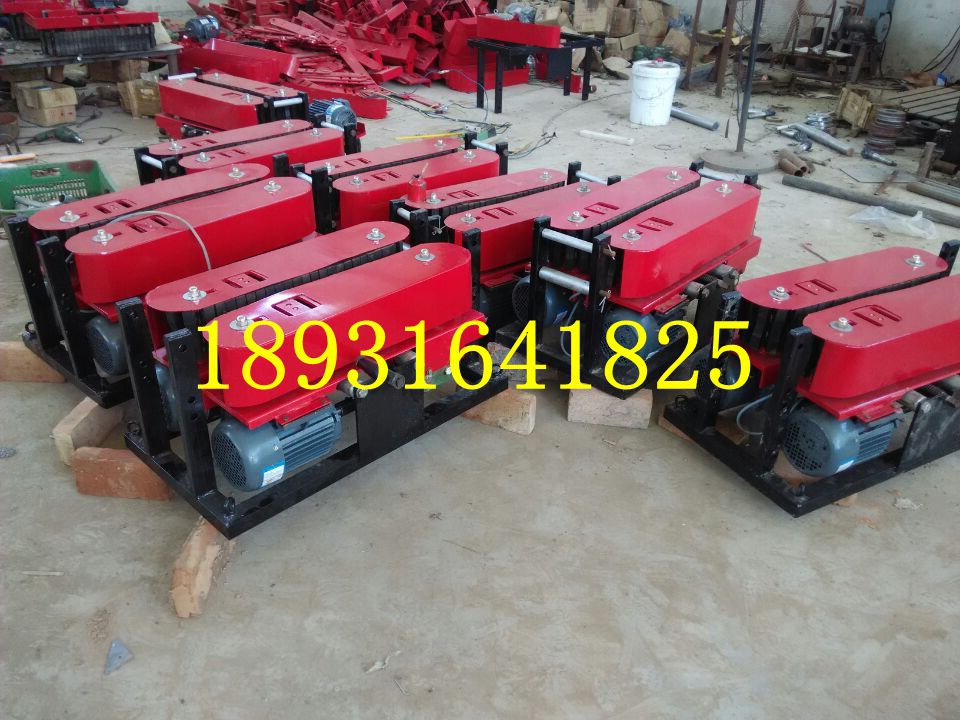

 電纜輸送機主要部件：

1、框架    2、罩殼    3、橡膠條    4、導柱    5、電動機

        6、變速箱    7、左右滾排機構

（二）性能

輸送電纜過程中可在控制臺上進行整套機組運轉（前進、后退）及停止的操作，各輸送機上的轉換開關（LW），可預置輸送機犁帶的轉動方向。本機設有短路保護，當動力回路的任何一點發生短路時，自動開關均能自動跳閘，斷開總電源。

（三）安全措施

為保障輸送電纜過程中的人身安全，各輸送機均通過YZ-3×6+1×4電源線中的4mm2導線在控制臺統一接地；同時控制臺內的總電源開關采用了漏電自動開關，當漏電或觸電電流達到30mA時，可在0.1秒內切斷電源。

五、使用、維護和注意事項

（一）使用方法

1、根據電纜橋架、電纜溝道的形式及路線，布置并固定好輸送機，輸送機安裝應與電纜所在的支架層同一方向，以便于排電纜，并將滑輪安裝在相應位置上，每臺輸送機之間間隔可根據牽引力計算結果和現場情況決定，按一般的經驗考慮，可取35米以內，兩臺輸送機之間間隔可應每1.5米—2.5米左右一只滑輪，為減少電纜承受的側壓力，拐彎，進口均應布置一臺輸送機，拐彎部位按電纜允許彎曲半徑布置導向滑輪（約2組）。

2、選擇好放置控制臺的位置，將外殼可靠接地，然后接好電源進線（其截面不應小于3×10+1×6），即可在控制臺上試動作（不帶動輸送機），分別操作前進，停止，后退按鈕，動作無誤，即可斷開總電源開關。

3、測量動力及操作回路的絕緣電阻，一般不小于0.5MΩ將輸送機上的轉換開關LW、置“O”位置，逐臺檢查輸送機的機械狀態，應良好，無卡澀或其他異?，F(xiàn)象，合上控制臺上的總電源開關。

1）將轉換開關LW置于“1”或“2”位置，按前進按鈕，輸送機犁帶轉動，其方向應與電纜所需前進方向一致，然后按停止按鈕，輸送機犁帶停止傳送。

2）按后退按鈕輸送機犁帶朝相反方向轉動，按“停止”按鈕，輸送機犁帶停止轉動。

3）按上述方法進行電氣傳動試驗并確認無誤時，即可把左右犁帶之間距離調節好，使之略大于電纜直徑，以備投入使用。

4）將所敷電纜盤運到指定位置，架在電纜盤支架上，用手盤動靈活為準。

5）準備工作就緒即可開始輸送電纜，開始輸送時，由人先將電纜拉到第一臺輸送機附近，啟動輸送機，把電纜頭穿入犁帶之間，電纜隨著犁帶的轉動。往前運動，當電纜頭穿出輸送機后?？煞旁诨喩?，由輸送機推引向前。

（二）維護

1、凡是暴露在外面的磨擦面，轉動部位。

2、本機變速箱及軸承，至少半年注黃油一次，每個工程完畢后要修理一次。

3、發現輸送機運轉不正常時，應立即停機檢查，排除故障后方可使用。

（三）注意事項

1、當任何一臺輸送機不轉動時，應立即松開壓緊裝置，嚴禁在不松開壓緊裝置的情況下，強拉電纜以免導致電纜承受拉力過大和損壞機械。

2、每輸送完幾根電纜后，要及時檢查各部位的螺栓是否松動，以避免各部位接合不好。

3、嚴禁在帶電情況下，將電源插頭插入或拔出，以免發生危險。

4、在運輸或搬運時，嚴禁摔、砸輸送機控制臺及電源線。

5、在任何情況下，不允許同時引送兩根或兩根以上電纜。

6、在使用之前，一定要調整單機變速箱的位置統一。

六、可能發生的故障及排除方法
